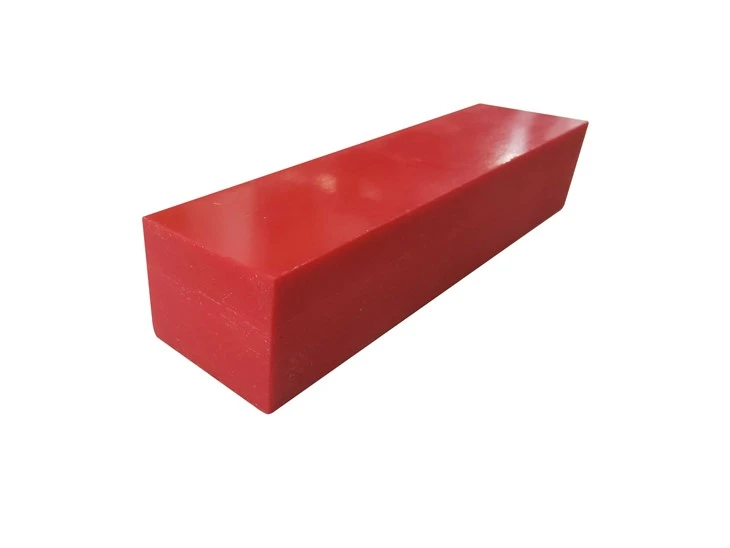

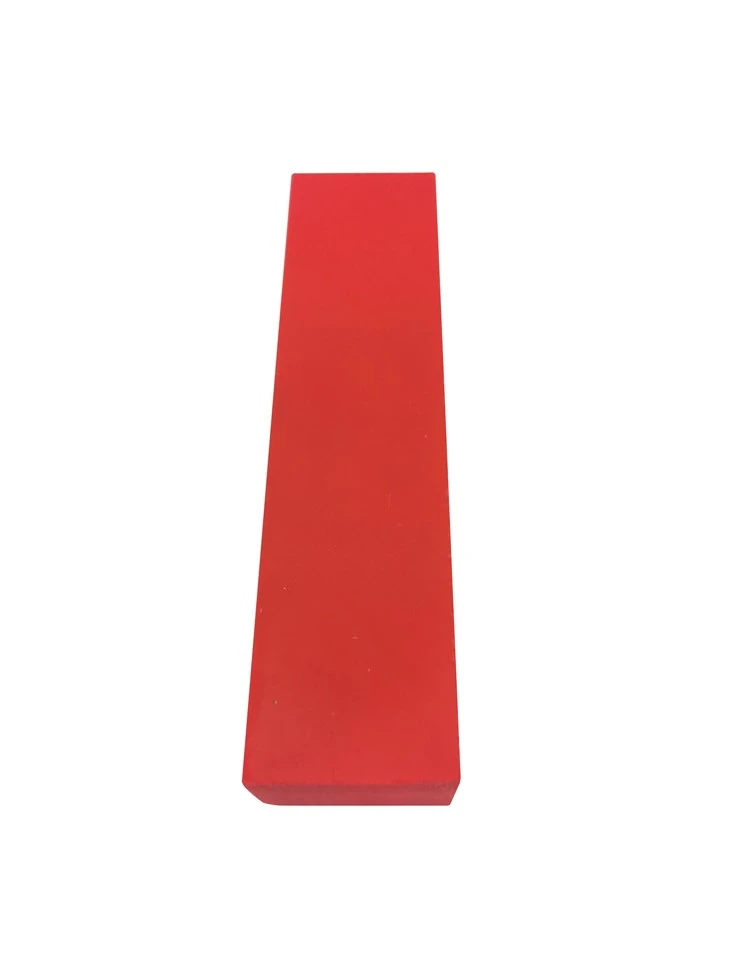

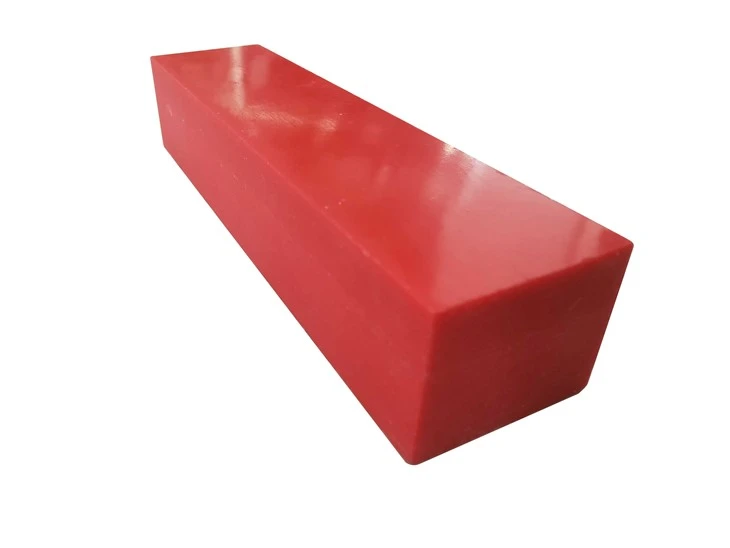

Barre d'étirage GPO-3 produite par découpe et traitement à partir d'une feuille d'isolation GPO-3, c'est un processus de production différent de la barre carrée pultrudée FRP. La barre FRP est fabriquée en résine de fibre de verre avec un processus pultrudé et GPO-3 est un tapis de fibre de verre dans un processus de moulage. La barre carrée GPO-3 a une résistance mécanique plus élevée que la barre carrée FRP.
1. Notre production
2. Description du produit
Le polyester laminé verre-polyester renforcé de fibres de verre GPO3 est un polyester laminé verre-polyester thermodurcissable doté de bonnes caractéristiques électriques en termes de résistance à l'arc et aux traces. Il convient à une large gamme d'applications dans les domaines mécanique et électromécanique grâce à sa résistance exceptionnelle, sa stabilité dimensionnelle et sa rigidité. La substance est résistante aux flammes car elle est conforme aux spécifications Nema GPO3.
Grâce à sa grande rigidité, le GPO3 est facile à usiner. Il est très apprécié pour les éléments et composants structurels sur mesure qui nécessitent une grande durabilité et stabilité en raison des mêmes qualités. Nous disposons d'un certain nombre d'installations CNC internes, notamment des outils de fraisage, de tournage, de sciage et de perçage, qui nous permettent de transformer ce matériau.
3. Détails rapides
|
Normes |
IEC893/EN 60893 Niveau : UPGM 203 NEMA L1 : GPO-3 |
|
Taille |
15 x 15 mm 18 x 18 mm 20x20mm 25 x 25 mm 30x30mm Taille personnalisée |
|
Couleur |
Rouge, blanc, gris, marron, jaune, noir ou couleur personnalisée |
|
Capacité de production |
Max 300 tonnes par mois |
|
Apparence |
La surface est lisse, plate sans bulles ni fissures |
|
Emballage |
Emballé avec un film PP à l'extérieur et des palettes avec des marques IPPC |
4. Candidature
La barre carrée GPO-3 peut être usinée, poinçonnée, percée, fraisée, sciée, poncée, cisaillée ou fraisée et possède une grande résistance mécanique. Il est également possible de l'assembler à l'aide de colle, de vis métalliques ou de rivets. Il fonctionne également bien dans les applications électriques telles que les transformateurs et les réacteurs. Le support de voies aériennes à usage spécial est largement utilisé dans les équipements de contrôleur de puissance et de transmission de puissance comme pont de câble et isolation d'angle ; canal isolant de conduit de bus et fusible ; support isolant d'onduleur, convertisseur, etc.
5. Applications générales :
|
Disjoncteurs |
Déflecteur de sécurité, volet de sécurité, entretoise, cloison d'interphase qui nécessitent des matériaux isolants ignifuges, résistants à la chaleur, aux intempéries, à hautes performances d'isolation et à la résistance mécanique. |
|
Industrie automobile |
Utilisé comme pièces d'armature de moteur, plaque de recouvrement mobile, stator à cale à fente, joint fixe, joint mince, plaque de balai de charbon. |
|
Industrie des appareillages de commutation |
Utilisé comme bardage d'appareillage de commutation, plaque de revêtement, couvercle d'extinction d'arc, cylindre d'extinction d'arc, feuille d'extinction d'arc, plaque d'isolement d'arc, bornier, isolation interphase, bardage d'extrémité inférieure et support de contact. |
|
Industrie des transformateurs |
Utilisés comme supports structurels d'interrupteurs et de transformateurs, pinces de bus, etc. |
|
L'ingénierie du trafic |
Dans le transport en commun tel que l'industrie ferroviaire et automobile, il existe de nombreux modules tels que le moteur, le moteur de traction ou la décoration intérieure qui utiliseront des pièces UPGM203 qui nécessitent des performances de sécurité ignifuges de grade V0, une résistance à la température de classe F ou supérieure. |
|
Production d'énergie éolienne |
Lors de la production d'énergie éolienne générant de l'électricité, les pièces UPGM203 sont principalement utilisées dans les moteurs éoliens. |
|
Industrie solaire |
Le système photovoltaïque est composé de modules photovoltaïques, de coffrets de bus, d'armoires d'onduleurs, d'armoires de distribution, de transformateurs et de réseaux électriques. La tôle UPGM203 est utilisée pour le support, la portance et l'isolation dans les armoires d'onduleurs, les armoires de distribution, les armoires de bus et les armoires de commutation. |
6. Fiche technique
|
Non. |
Élément de test |
La mesure |
Exigence |
Résultat |
Méthode de test |
|
|
1 |
Résistance à la traction |
Mpa |
130 |
ASTM D638-14 |
||
|
2 |
Module d'élasticité en traction |
Mpa |
____ |
9.07x103 |
||
|
3 |
Résistance à la flexion |
Mpa |
-- |
230 |
ASTM D790-17 |
|
|
4 |
Résistance à la compression verticale |
Mpa |
____ |
306 |
ASTM D695-15 |
|
|
5 |
Électrique vertical Résistance (augmentation rapide de la teneur en huile normale) |
MV/m |
____ |
23.7 |
ASTM D149-09 (2013) |
|
|
6 |
Flashover vertical Tension (Augmentation rapide dans l'air) |
KV |
____ |
38.1 |
||
|
7 |
Tension de perforation parallèle (augmentation rapide de l'huile normale) |
KV |
____ |
81.0 |
||
|
8 |
Résistance à l'arc |
S |
-- |
182 |
ASTM D495-14 |
|
|
9 |
Suivi comparatif Indice |
____ |
____ |
CTI 600 |
ASTM D3638-12 |
|
|
10 |
La resistance d'isolement |
Normale |
Ω |
-- |
5.7x1013 |
ASTM D257-14 |
|
24H dans l'eau |
1.7x1012 | |||||
|
11 |
Inflammabilité |
Grade |
-- |
V-0 |
UL 94:20065 |
|
|
12 |
Indice d'oxygène |
% |
32.3 |
ASTM D2863-10 |
||
|
13 |
Absorption de l'eau |
% |
-- |
0.27 |
ASTM D570-98 |
|
|
14 |
Densité |
g/cm3 |
1.74 |
ASTM D792-13 |
||
|
15 |
Coefficient de dilatation thermique (20 degrés -100 degrés) (parallèle) |
10-6/ degré |
-- |
23.5 |
ASTM D696-16 |
|
|
16 |
Conductivité thermique (60 degrés) |
W/m·K |
0.605 |
ASTM C518-17 |
||
|
17 |
Distorsion thermique Température |
degré |
____ |
>240 |
Norme ISO 75-1:2013 |
|
|
18 |
Inflammabilité |
Grade |
____ |
V-0 |
UL 94-2013 |
|
7. Notre certificat
Nous avons passé le mystère de gestion de la qualité ISO9001, le système de gestion de l'environnement ISO14001 et nos feuilles d'isolation UPGM203 et SMC ont été certifiées par la certification RoHS et Reach.
8. Notre exposition à l'étranger
Nous avons participé activement à des expositions industrielles étrangères, telles que CWIEME en Allemagne et à Shanghai, AEC en France, Big5 à Dubaï et Elecrama en Inde pour offrir à nos clients les meilleurs produits d'isolation.
9. Emballage et livraison
Nous fournissons à nos clients du papier kraft et des ceintures solides pour assurer la sécurité de l'emballage, nous utilisons également un film PP enveloppé à l'extérieur pour éviter les dommages et l'humidité pendant le transport. Nous utilisons des palettes en bois avec des marquages IPPC et un certificat de fumigation, qui répondent pleinement aux exigences des pays importateurs.
