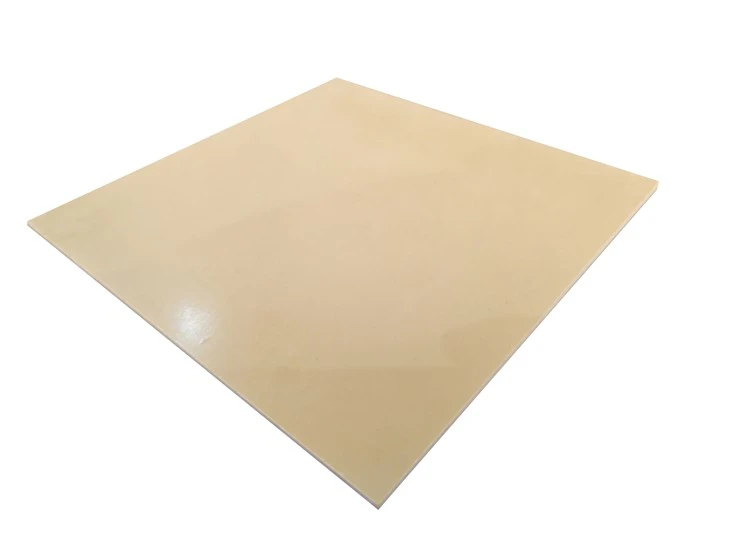

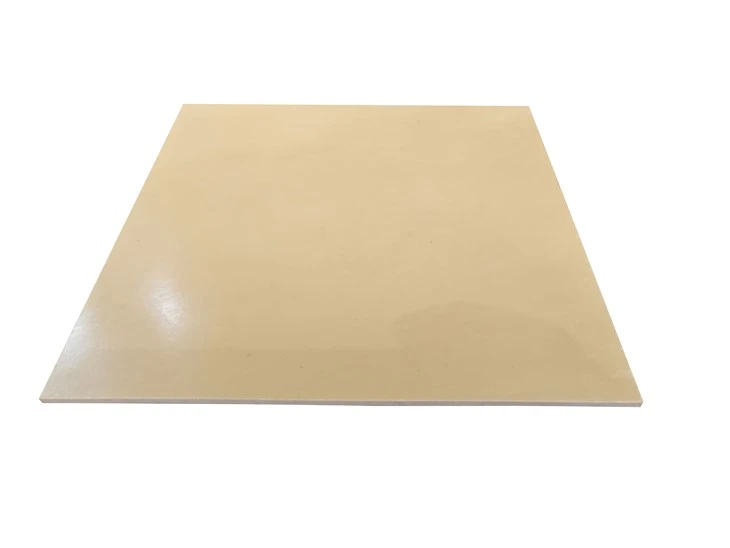

Feuille de tapis en fibre de verre GPO-3 UTR de couleur beige

Un matériau de tapis en fibre de verre en polyester insaturé présentant de bonnes performances électriques sous une humidité élevée, de bonnes performances mécaniques à température moyenne, un caractère ignifuge, une résistance à l'arc et une bonne résistance aux traces de fuite est appelé GPO-3, également connu sous le nom d'UPGM{{1. }} et UTR1494. La couleur beige est une couleur personnalisée à des fins d'isolation et d'industrie électrique.



1. Notre production



2. Description du produit

La feuille de stratification rigide UPGM203 est constituée de résine polyester insaturée (UP) de haute qualité reliée à un renfort de mat de verre, puis pressée à haute température pour obtenir un stratifié rigide multivalent électriquement isolant. Ces stratifiés de polyester sont dotés d'excellentes propriétés hygroélectriques élevées, de propriétés mécaniques à haute température moyenne, d'un caractère ignifuge, d'une résistance à l'arc et d'une résistance au cheminement.

UPGM203 (GPO-3) offre une alternative moins coûteuse aux autres composites thermodurcis tels que les feuilles isolantes époxy FR4, G10, G11. Parmi ces matériaux, l'UPGM203 (GPO-3) est le matériau le plus économique pour la même application d'isolation électrique. Par exemple, isoler les pièces structurelles des moteurs et des équipements électriques, tels que les disjoncteurs, les appareillages de commutation, les transformateurs, les moteurs à courant continu, les contacteurs à courant alternatif, les appareils électriques antidéflagrants et autres appareils électriques.

FR4 est un terme général désignant ce type de feuille isolante époxy, notamment G10 et G11. G10 et G11 ont des modes d'adressage différents à différents endroits. Ils sont laminés à partir d'un tissu de verre E imprégné de résine époxy, avec des retardateurs de flamme, des adhésifs et d'autres additifs correspondants.

Le FR4 a une meilleure résistance à la traction, à l'usure et à haute température que l'UPGM203 (GPO-3), de sorte que le prix du FR4 pur est beaucoup plus élevé que celui de l'UPGM203 (GPO-3).



3. Détails rapides

Normes	Catégorie IEC893/EN 60893 : UPGM 203 NEMA L1 : GPO-3
Taille	1000 mm x 2000 mm (39 pouces x 78 pouces) 1250 mm x 2000 mm (49 pouces x 78 pouces) 1250 mm x 2500 mm (49 pouces x 98 pouces) Taille personnalisée dans les 1250 mm x 2500 mm (49 pouces x 98 pouces)
Épaisseur	{{0}},6 mm- 50 mm (0,024 pouces x 1,96 pouces)
Couleur	Couleur rouge, blanc, gris, marron, jaune, noir ou personnalisée
Capacité de production	Max 300 tonnes par mois
Apparence	La surface est lisse, plate sans bulles ni fissures
Emballage	Enveloppé avec un film PP à l'extérieur et des palettes avec des marques IPPC



4. Demande

Les feuilles de stratification rigides UPGM203 ont une excellente résistance mécanique et peuvent être usinées, poinçonnées, percées, fraisées, sciées, poncées, cisaillées ou fraisées. Un assemblage par collage, vis métalliques ou rivets est également possible. Il fonctionne également bien dans les applications électriques nécessitant une résistance élevée à l'arc et aux traces de carbone ainsi qu'un caractère ignifuge, et nos feuilles répondent au test de flamme UL94 V0. En raison de ses excellentes propriétés mécaniques et thermiques, il est idéal pour une utilisation comme supports de poteaux, joints, panneaux de commande, etc. qui nécessitent des matériaux de classe F, et présente une excellente résistance au cheminement.



5. Applications générales :



Disjoncteurs	Le déflecteur de sécurité, l'obturateur de sécurité, l'entretoise et la cloison interphase qui nécessitent des matériaux isolants sont ignifuges, résistants à la chaleur, aux intempéries, aux performances d'isolation élevées et à la résistance mécanique.
Industrie automobile	Utilisé comme pièces d'armature de moteur, plaque de couverture mobile, stator à coin fendu, joint fixe, joint mince, plaque de brosse en carbone.
Industrie des appareils de commutation	Utilisé comme clin d'appareillage de commutation, plaque de revêtement, couvercle d'extinction d'arc, cylindre d'extinction d'arc, feuille d'extinction d'arc, plaque d'isolation d'arc, bornier, isolation interphase, clin d'extrémité inférieure et support de contact.
Industrie des transformateurs	Utilisé comme supports structurels d'interrupteurs et de transformateurs, de pinces de bus, etc.
L'ingénierie du trafic	Dans le transport en commun tel que l'industrie ferroviaire et automobile, il existe de nombreux modules tels que le moteur, le moteur de traction ou la décoration intérieure qui utiliseront des pièces UPGM203 qui nécessitent des performances de sécurité ignifuges de grade V0, de résistance à la température de classe F ou supérieure.
Production d'énergie éolienne	Lors de la production d'énergie éolienne produisant de l'électricité, les pièces UPGM203 sont principalement utilisées dans les moteurs à énergie éolienne.
Industrie solaire	Le système photovoltaïque est composé de modules photovoltaïques, de boîtes de bus, d'armoires d'onduleurs, d'armoires de distribution, de transformateurs et de réseaux électriques. Feuille UPGM203 utilisée pour le support, la charge et l'isolation dans les armoires d'onduleurs, les armoires de distribution, les armoires de bus et les armoires de commande.





6. Fiche technique



Non.	Article de test		La mesure	Exigence	Résultat	Méthode de test
1	Résistance à la traction		Mpa		130	ASTM D638-14
2	Module d'élasticité en traction		Mpa	____	9.07x103
3	Résistance à la flexion		Mpa	——	230	ASTM D790-17
4	Résistance à la compression verticale		Mpa	____	306	ASTM D695-15
5	Électrique vertical Force (montée rapide dans l'huile normale)		VM/m	____	23.7	ASTM D149-09 （2013）
6	Flashover vertical Tension (montée rapide dans l'air)		KV	____	38.1
7	Tension de perforation parallèle (montée rapide dans l'huile normale)		KV	____	81.0
8	Résistance à l'arc		S	——	182	ASTM D495-14
9	Suivi comparatif Indice		____	____	CTI600	ASTM D3638-12
10	La resistance d'isolement	Normale	Ω	——	5.7x1013	ASTM D257-14
		24H dans l'eau			1.7x1012
11	Inflammabilité		Grade	——	V-0	UL94:20065
12	Indice d'oxygène		pour cent		32.3	ASTM D2863-10
13	Absorption de l'eau		pour cent	——	0.27	ASTM D570-98
14	Densité		g/cm3		1.74	ASTM D792-13
15	Coefficient de dilatation thermique (20 degrés -100 degrés) (parallèle)		10-6/ degré	——	23.5	ASTM D696-16
16	Conductivité thermique (60 degrés)		W/m·K		0.605	ASTM C518-17
17	Distorsion thermique Température		degré	____	>240	ISO 75-1 : 2013
18	Inflammabilité		Grade	____	V-0	UL 94-2013



7. FAQ

1. Zibo Haichen Composite est-il un fabricant de feuille UPGM203 (GPO-3) ?

R : Zibo Haichen Composite est un fabricant qui intègre la production de tôles UPGM203(GPO-3) et le traitement d'usinage depuis 2002. Notre usine a été fondée en 1992 et est située dans la ville de Zibo, province du Shandong, en Chine.Haichen Composite est spécialisé dans la production et le développement de produits d'isolation composites.Notre usine couvre une superficie de 20,000 mètres carrés, grâce à 15 presses hydrauliques avancées et une presse maximale de 3000 tonnes.Nous avons également des machines de pultrusion, des machines CNC et des rectifieuses de surface machine pour la production de pièces détachées d'usinage de feuilles. Nous avons une variété de moyens de processus de moulage, tels que le moulage, la pultrusion, le moulage par injection, le blister, les produits renforcés de fibres de verre fabriqués à la main. Nous sommes heureux d'accepter la conception du produit du client et les exigences du client et choisirons les solutions de production les plus appropriées, en s'efforçant de fournir aux clients une gamme complète de services systématiques.



2. Combien de types de feuilles isolantes existent sur le marché ?

R: Généralement, il existe des feuilles principales de tissu en fibre de verre époxy comprenant des feuilles 3240, G10, G11, des feuilles de tissu en fibre de verre phénolique, des feuilles de bakélite, des feuilles UPGM203 et des feuilles SMC.



3. Quelles sont les caractéristiques de la feuille UPGM203 (GPO-3) ?

R : La feuille UPGM203 (GPO-3) présente les caractéristiques de haute densité, d'épaisseur uniforme, de faible retrait, de surface lisse, de ténacité, de résistance mécanique, de résistance au vieillissement et de performances d'isolation électrique élevées.



4.Quelle est la différence entre la feuille époxy et la feuille UPGM203 (GPO-3) ?

R : Feuille composite dans laquelle de la résine synthétique est utilisée comme matériau de matrice. Selon les différentes résines matricielles utilisées, elle peut être divisée en résine époxy, résine polyester insaturée, résine phénolique FRP, etc. La résine époxy se caractérise par une résistance élevée à la compression et à la traction. Il peut encore conserver de bonnes propriétés mécaniques à haute température pendant une longue période. Il présente une bonne résistance à l'arc, une bonne résistance au vieillissement UV et une bonne résistance au climat. La résine insaturée se caractérise par sa légèreté, sa haute résistance, sa bonne résistance à la corrosion, ses excellentes performances électriques, ses performances thermiques uniques, ses excellentes performances de traitement et sa bonne aptitude à la conception des matériaux.

L'inconvénient de la résine époxy est que son prix est élevé, soit plus du double de celui de la résine polyester insaturée, et que le temps de durcissement est long (la résine polyester insaturée peut être durcie en 1 heure, tandis que la résine époxy a besoin de plus de 10 heures). Ces deux inconvénients sont le coût du matériau et le coût de la main-d'œuvre de la résine époxy qui sont plus élevés que ceux de la résine polyester insaturée. La feuille UPGM203 (GPO-3) utilise une résine polyester insaturée.



5. Quelle est la durée de vie de la feuille UPGM203 (GPO-3) ?

R : La feuille UPGM203 (GPO-3) est constituée de fibre de verre et de résine par pultrusion. Tout d’abord, la qualité des matériaux déterminera les performances de la tôle. Nous utilisons tous des matériaux provenant de fournisseurs renommés. Deuxièmement, afin de répondre aux besoins de prévention des incendies, certains additifs modifiés seront ajoutés pour améliorer les performances correspondantes. De plus, la proportion de fibres et de résine affecte également les performances de la feuille UPGM203 (GPO-3). La durée de conservation peut généralement aller jusqu'à 15 ans, si elle est enterrée sous terre, jusqu'à 50 ans.



6.Quelle est la différence entre les feuilles FR4 et UPGM203 (GPO-3) ?

R : La principale différence est le prix. Le prix du FR4 est beaucoup plus élevé que celui de la feuille UPGM203 (GPO -3). FR4 présente les avantages d'une meilleure résistance à la traction, à l'usure et à la résistance aux températures élevées que l'UPGM203 (GPO -3) et feuille SMC.



7.Pouvez-vous créer une feuille FR4 sauf la feuille UPGM203 (GPO-3) ?

R : Les feuilles FR4 et UPGM203 (GPO-3) sont des processus de production différents, presque le fabricant se concentre uniquement sur un seul type de production, si le fournisseur peut fournir le type de feuille ci-dessus, il s'agit principalement d'une société commerciale. fabriquer la feuille UPGM203 (GPO-3) et la feuille SMC.



8.L'échantillon est-il gratuit si nous avons besoin d'un échantillon UPGM203 (GPO-3) ?

R: l'échantillon est gratuit mais le client doit payer les frais d'expédition, nous déduirons ces frais si nous avons une coopération de commande.



9.Quel est le délai de livraison ?

R : Notre capacité est de 300 T par mois et nous fournirons un délai de livraison de 7-15 jours en fonction de la quantité requise.



8. Notre certificat

Nous avons passé le Mystem de gestion de la qualité ISO9001, le système de gestion environnementale ISO14001 et nos feuilles d'isolation UPGM203 et SMC sont certifiées par les certifications RoHS et Reach.



9.Notre exposition à l'étranger



Nous avons participé activement à des expositions industrielles étrangères, telles que CWIEME en Allemagne et Shanghai, AEC en France, Big5 à Dubaï et Elecrama en Inde, pour offrir à nos clients les meilleurs produits d'isolation.





10. Emballage et livraison

Nous fournissons à nos clients du papier kraft solide et une ceinture pour garantir la sécurité de l'emballage. Nous utilisons également un film PP enveloppé à l'extérieur pour éviter les dommages et l'humidité pendant le transport. Nous utilisons des palettes en bois portant les marques IPPC et un certificat de fumigation, qui répondent pleinement aux exigences des pays importateurs.
